本实用新型涉及矿井巷道锚索支护技术领域，具体是孤岛工作面作业影响危险区域内的一种锚索头护套。

由钻孔穿过软弱岩层或滑动面，把一端（锚杆）铆固在坚硬的岩层中（称为锚头），然后在另一个自由端（称外锚头）进行张拉，从而对岩层施加压力对不稳定岩体进行锚固，这种方法称预应力锚索，简称锚索。孤岛工作面，顾名思义就是工作面的两边或者四周是采空区，开采的是中间遗留的煤层。当矿井的综放工作面为孤岛面时，在采煤的过程中，顶板压力之大超过了人们的想象。为了保证该矿综放工作面的正常运行，在采煤前，首先都会对工作面的顶板和煤帮进行预应力锚索加固，但是，在采煤过程中仍然会出现锚索因不堪重负而断裂的现象，锚索断裂后会产生瞬间加速度而弹出，伤人事故时有发生，严重影响了煤矿的安全生产。

本实用新型的目的是为了避免在孤岛工作面采煤过程中锚索断裂后伤人事故的发生，以达到安全生产的目的，而提供一种锚索头护套。

本实用新型是通过以下技术方案实现的：

一种锚索头护套，由防护盖板、防护套管、张紧钢丝以及固定铁钩组成，其中，防护套管垂直固定在防护盖板的中心位置，防护盖板上围绕防护套管均布有若干通孔，每根张紧钢丝分别从防护盖板上的通孔中穿过后绕固在防护盖板上，各张紧钢丝的端头上固接有固定铁钩。

使用时，将防护套管插套在露于岩层外的锚索头部，然后将各张紧钢丝以防护盖板为中心呈辐射状排布并张紧，最后将固接于各张紧钢丝端头上的固定铁钩分别卡挂到巷道中的支护铁网上即可。当锚索因不堪重负断裂后，该锚索头护套不给孔内断裂的锚索留有丝毫的行程而产生加速度瞬间射出，让该锚索头护套发挥着严实的防护作用以保护人员的人身安全。

进一步地，防护盖板上围绕防护套管均布有偶数个通孔，且每相对的两个通孔中穿插绕固一根张紧钢丝。这样设置的好处是，当锚索断裂而产生加速度瞬间射出时，整个锚索头护套受到的锚索断裂冲击力更均衡，使得锚索头护套起到更加安全的防护作用。

防护盖板为圆形钢板，防护套管为镀锌钢管，张紧钢丝为镀锌钢丝。防护盖板采用圆形钢板，一方面钢材质增强了防护盖板的受力强度，另一方面采用圆形设计可以避免人员在工作过程中的挂伤，从而降低人员受伤的几率；防护套管采用镀锌钢管，张紧钢丝采用镀锌钢丝都是为了增强其受力强度，使其防护功能得到进一步地提高。

为精确检验该锚索头护套的安全保护程度，专门做了相应的锚索受力拉断试验来检验该锚索头护套的安全性能。经严密试验表明：未加该锚索头护套的锚索受压拉断后，断裂的锚索会飞出10余米远；当“戴”上该锚索头护套的锚索受压拉断后，迫于该锚索头护套的阻止力度，其断裂的锚索被该锚索头护套牢牢套住，从而降低人员受伤的几率，达到安全生产的目的。

本实用新型具有结构简单、设计合理、制作成本低、使用方便、防护效果好、可回收使用等优点，能有效地避免锚索断裂后对人体产生的伤害，从而达到煤矿安全生产的目的。

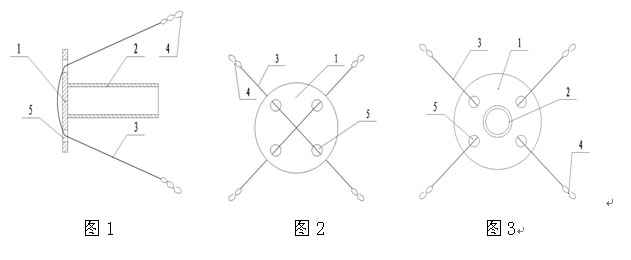

图1为本实用新型的结构示意图；

图2为图1的左视图；

图3为图1的右视图；

图中：1-防护盖板、2-防护套管、3-张紧钢丝、4-固定铁钩、5-通孔。

以下结合附图对本实用新型作进一步地描述（以下实施例为说明性的，并不对本实用新型做任何限定）：

一种锚索头护套，由防护盖板1、防护套管2、张紧钢丝3以及固定铁钩4组成，其中，防护套管2垂直固定在防护盖板1的中心位置，防护盖板1上围绕防护套管2均布有若干通孔5，每根张紧钢丝3分别从防护盖板1上的通孔5中穿过后绕固在防护盖板1上，各张紧钢丝3的端头上固接有固定铁钩4。

在本实施例具体实施时，防护盖板1采用一个直径为100mm、厚度为6mm的圆形钢板，防护套管2采用一根直径为26.5mm、长度达100mm的镀锌钢管，防护盖板1上围绕防护套管2均布有四个直径为11mm的通孔5，并且在每相对的两个通孔5中穿插绕固一根张紧钢丝3，张紧钢丝3采用直径为6mm、长度为1200mm的镀锌钢丝，在张紧钢丝3的四个端头分别固接一个固定铁钩4，固定铁钩4采用直径为8mm的“S”形铁钩，且为了保证强度，固定铁钩4在弯曲成形后还要经过锻打、淬火等加固工序。

1、一种锚索头护套，其特征在于：由防护盖板（1）、防护套管（2）、张紧钢丝（3）以及固定铁钩（4）组成，其中，防护套管（2）垂直固定在防护盖板（1）的中心位置，防护盖板（1）上围绕防护套管（2）均布有若干通孔（5），每根张紧钢丝（3）分别从防护盖板（1）上的通孔（5）中穿过后绕固在防护盖板（1）上，各张紧钢丝（3）的端头上固接有固定铁钩（4）。

2、根据权利要求1所述的锚索头护套，其特征在于：防护盖板（1）上围绕防护套管（2）均布有偶数个通孔（5），且每相对的两个通孔（5）中穿插绕固一根张紧钢丝（3）。

3、根据权利要求1或2所述的锚索头护套，其特征在于：防护盖板（1）为圆形钢板，防护套管（2）为镀锌钢管，张紧钢丝（3）为镀锌钢丝。

本实用新型为一种锚索头护套，解决了孤岛工作面采煤过程中锚索断裂伤人事故发生的问题。本实用新型是由防护盖板、防护套管、张紧钢丝以及固定铁钩组成，其中，防护套管垂直固定在防护盖板的中心位置，防护盖板上围绕防护套管均布有若干通孔，每根张紧钢丝分别从防护盖板上的通孔中穿过后绕固在防护盖板上，各张紧钢丝的端头上固接有固定铁钩。使用时，将锚索头插套在防护套管中，将绕固在防护盖板上的张紧钢丝向四周张紧，最后将固定挂钩挂到支护铁网上即可。本实用新型具有结构简单、设计合理、制作成本低、使用方便、防护效果好、可回收使用等优点，能有效地避免锚索断裂后对人体产生的伤害，从而达到煤矿安全生产的目的。
