本实用新型属于机电控制领域，特别涉及一种控制电路，具体是一种交流接触器的直流控制电路。

当前，在工矿企业中，由于电源电压的变化波动、电压降、铁芯接触不良等原因，都造成交流接触器噪声较大、功率消耗多等连锁问题。同时，交流接触器长时间的运行，会造成电压线圈和铁芯的温度升高，导致电压线圈绝缘降低，进而缩短接触器的使用寿命。

本实用新型的目的是为了解决现有交流接触器在运行过程中存在噪声大、功耗高、寿命短等问题，而提供一种交流接触器的直流控制电路。该控制电路是将原有的交流控制改进成为了直流控制，以此来消除交流运行对交流接触器造成的种种弊端。

本实用新型是通过以下技术方案实现的：

一种交流接触器的直流控制电路，包括交流电源、启动按钮、接触器、停止按钮、接触器辅助触头，其中，启动按钮、接触器和停止按钮依次串联后连接于交流电源两端，接触器辅助触头并联在启动按钮两端，此外，启动按钮后还串联有一个第一二极管，接触器辅助触头前还串联有一个电容（启动按钮和二极管整体与接触器辅助触头和电容整体之间为并联设置），接触器两端还并联有一个第二二极管。

本实用新型控制电路的工作原理为（如图2所示）：

1、接通交流电源，在电流的正半周ab段，当按下启动按钮QA时，电流由A出发经启动按钮QA、第一二极管D1、接触器KM、停止按钮TA后返回B形成回路，由于经过第一二极管D1半波整流后产生直流，由于电压降低使得接触器KM的电流瞬间增大，导致接触器KM得电吸和，同时，接触器辅助触头KM′闭合。

2、在电流的负半周bc段，由于第二二极管D2与接触器KM并联, 电流由接触器KM的高电位出发，经第二二极管D2后返回到接触器KM的低电位上，这样接触器KM与第二二极管D2之间就形成续流回路而保持接触器KM吸合，同时电流由B经停止按钮TA、第二二极管D2、接触器辅助触头KM′后给电容C充电。

3、在下一电流周期，电流从A出发经电容C、接触器辅助触头KM′、接触器KM、停止按钮TA后返回到B，开始下一周期的运行，原理同上。

4、停止时，按下停止按钮TA，切断回路，接触器KM断电而释放。

通上交流电源时，按下启动按钮QA，电流经过第一二极管D1和接触器KM，接触器KM得电运转。在启动按钮QA复位时，电流经过电容C、接触器辅助触头KM′、第二二极管D2使接触器KM继续运行，这样就实现了将交流运行变为直流运行的目的。

本实用新型控制电路将原交流接触器的交流起动、交流运行改造成为了直流起动、直流运行，这样就消除了交流接触器运行中的噪声，减少了铁芯和线圈的温升，保护了线圈的绝缘层，降低了功率损耗，节约了电能，延长了接触器的使用寿命，实现了经济和环境的双赢。

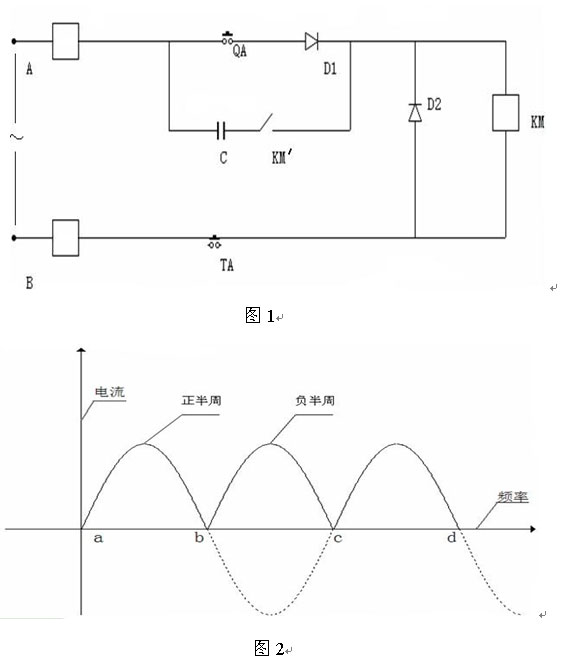

图1为本实用新型的电路图；

图2为本实用新型的电路电流波形图；

图中：QA-启动按钮、QA-停止按钮、KM-接触器、KM′-接触器辅助触头、D1-第一二极管、D2-第二二极管。

以下结合附图对本实用新型作进一步地描述：

如图1所示，一种交流接触器的直流控制电路，包括交流电源、启动按钮QA、接触器KM、停止按钮QA、接触器辅助触头KM′，其中，启动按钮QA、接触器KM和停止按钮TA依次串联后连接于交流电源两端，接触器辅助触头KM′并联在启动按钮QA两端，此外，启动按钮QA后还串联有一个第一二极管D1，接触器辅助触头KM′前还串联有一个电容C，接触器KM两端还并联有一个第二二极管D2。

1、一种交流接触器的直流控制电路，包括交流电源、启动按钮（QA）、接触器（KM）、停止按钮（TA）、接触器辅助触头（KM′），其中，启动按钮（QA）、接触器（KM）和停止按钮（TA）依次串联后连接于交流电源两端，接触器辅助触头（KM′）并联在启动按钮（QA）两端，其特征在于：启动按钮（QA）后还串联有一个第一二极管（D1），接触器辅助触头（KM′）前还串联有一个电容（C），接触器（KM）两端还并联有一个第二二极管（D2）。

本实用新型为一种交流接触器的直流控制电路，解决了现有交流接触器在运行过程中存在噪声大、功耗高、寿命短等问题。本实用新型控制电路包括交流电源、启动按钮、接触器、停止按钮、接触器辅助触头，其中，启动按钮、接触器和停止按钮依次串联后连接于交流电源两端，接触器辅助触头并联在启动按钮两端，此外，启动按钮后还串联有一个第一二极管，接触器辅助触头前还串联有一个电容，接触器两端还并联有一个第二二极管。本实用新型控制电路将原交流接触器的交流运行改造成为了直流运行，消除了交流接触器运行中的噪声，减少了铁芯和线圈的温升，保护了线圈的绝缘层，降低了功率损耗，节约了电能，延长了接触器的使用寿命。
