本实用新型涉及煤矿井下用高压风管连接时使用的配套装置，具体涉及一种高压风管连接装置。

煤矿井下在掘进过程中，为了堆放材料、设备等，需扩宽巷道及巷道拐弯等，高压风管需要拐弯用高压软管通过，不符合规程要求。而且软管不能重复使用，在制作时经常出现软管长度不合适的情况。

为了解决现有技术存在的缺陷，需要研制一种适用于煤矿井下过拱顶及扩宽处难以直接用钢管或软管的地方的连接装置。

本实用新型为了解决目前高压风管连接的问题，而提供的一种高压风管连接装置。

高压风管连接装置，包括带有钢制接头的高压胶管、直通、无缝钢管、管箍、快装接头，其中高压胶管钢制接头的外径与直通的内径相当，高压胶管钢制接头固定在直通的一端内，直通上开设有孔槽，U型卡插入孔槽内固定高压胶管钢制接头和直通，无缝钢管焊接在直通的另一端，管箍焊接在无缝钢管的另一端，管箍与快装接头连接。

进一步地，还包括皮垫，皮垫固定在管箍和快装接头之间。

本实用新型通过无缝钢管将快装接头和高压胶管连接，操做简单、方便、不需要动火，且能回收重复利用，适合不同规格的高压管路，尤其适用于煤矿井下过拱顶及需要扩宽的地方。

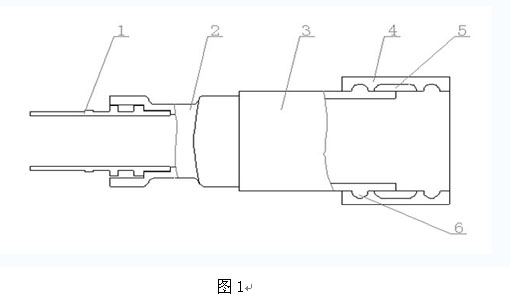

图1为本实用新型的结构示意图；

图中：1-高压胶管、2-直通、3-无缝钢管、4-快装接头、5-皮垫、6-管箍。

以下结合附图对本实用新型做进一步说明。

如图1所示的高压风管连接装置，包括带有钢制接头的高压胶管1、直通2、无缝钢管3、管箍6、快装接头4，其中高压胶管1的钢制接头的外径与直通2的内径相当，高压胶管1的钢制接头固定在直通2的一端内，直通2上开设有孔槽，U型卡插入孔槽内固定高压胶管1的钢制接头和直通2，无缝钢管3焊接在直通2的另一端，管箍6焊接在无缝钢管3的另一端，管箍6与快装接头4连接。

管箍6和快装接头4之间还固定有皮垫5。

1、一种高压风管连接装置，其特征是包括带有钢制接头的高压胶管（1）、直通（2）、无缝钢管（3）、管箍（6）、快装接头（4），其中所述的高压胶管（1）的钢制接头的外径与直通（2）的内径相当，高压胶管（1）的钢制接头固定在直通（2）的一端内，直通（2）上开设有孔槽，U型卡插入孔槽内固定高压胶管（1）的钢制接头和直通（2），无缝钢管（3）焊接在直通（2）的另一端，管箍（6）焊接在无缝钢管（3）的另一端，管箍（6）与快装接头（4）连接。

2、根据权利要求1所述的高压风管连接装置，其特征是还包括皮垫（5），皮垫（5）固定在管箍（6）和快装接头（4）之间。

本实用新型公开了一种高压风管连接装置，涉及煤矿井下用高压风管连接时使用的配套装置。高压风管连接装置，包括带有钢制接头的高压胶管、直通、无缝钢管、管箍、快装接头，其中高压胶管钢制接头的外径与直通的内径相当，高压胶管钢制接头固定在直通的一端内，直通上开设有孔槽，U型卡插入孔槽内固定高压胶管钢制接头和直通，无缝钢管焊接在直通的另一端，管箍焊接在无缝钢管的另一端，管箍与快装接头连接。本实用新型通过无缝钢管将快装接头和高压胶管连接，操做简单、方便、不需要动火，且能回收重复利用，适合不同规格的高压管路，是一种理想的连接配套装置，尤其适用于煤矿井下过拱顶及需要扩宽的地方。
