本实用新型属于电机维修的辅助工装，涉及一种电机定子嵌线旋转式操作台。

目前，我国大部分煤矿在电机维修的电机定子嵌线是依靠人工翻转电机定子，嵌线操作程序繁琐，既浪费工时，工人劳动强度大，又存在安全隐患的问题，使得工作效率极为低下。

本实用新型是为了解决电机定子嵌线时操作不方便的问题，而提供了一种嵌线快捷、安全的电机定子嵌线旋转式操作台。

本实用新型是通过以下技术方案实现的：

电机定子嵌线旋转式操作台，包括架体和转盘，架体上前后两端分别安装有其上开设有u型槽的两个架托，每个托架上的u型槽内安装有轴，轴上安装有可相对托架转动的两排转轮或者轴承，其中一端的两个托架的中间位置设置有伸缩式定位销。

嵌线操作前，将适用转盘固定在相应型号的电机定子上和充分利用某些型号的电机定子前端的大盘圆形端面，然后将电机定子放置于架体前后两端的托架内，电机定子上的辅助转盘可以在相对托架的两排转轮上转动，使电机定子即可沿圆周转动；嵌线工作中，需要固定电机定子位置时，可将伸缩式定位销插入电机定子前端大盘或特制转盘上均等的定位孔内，无需再人工翻转电机定子，极大地方便了电机定子的嵌线操作。

所述的架体高600mm，长1500mm，宽600mm，为有两个工位的转盘式工作台，可供两台各种型号的电机定子同时嵌线操作，根据各种电机不同形状大小的实际情况，每个工位架体前后两端各设置有不同位置的两个托架，托架上的u型槽内放置有轴，轴上安装有可相对托架转动的两排转轮或者轴承，同时考虑到嵌线操作时防止电机定子转动，架体一端两个托架中间设置有伸缩式定位销，其作用是插入电机前端大盘或特制转盘上均等的定位孔内，固定电机定子，使其不来回晃动，保持稳定；为了使各种型号的电机定子能够在操作台上嵌线，转盘类型可以多样，以配套安装在不同电机定子上。

本实用新型结构简单，使用本实用新型旋转式操作台嵌线，以40T型电机定子为例，以往嵌线一台均为20小时/两人次，现在嵌线一台均为7小时/两人次，工效提高大约2、8倍，操作方便、可靠，可降低工人的劳动强度。

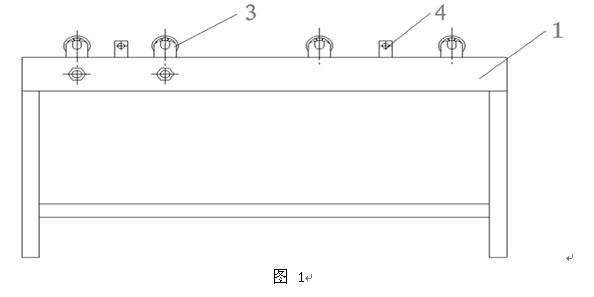

图1为本实用新型的结构示意图；

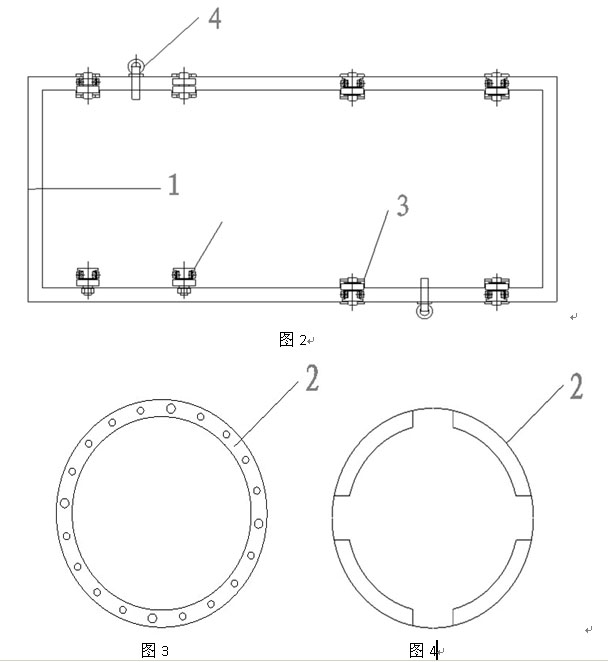

图2为本实用新型的俯视图；

图3为实施例1中转盘2的结构示意图；

图4为实施例2中转盘2的结构示意图；

图中:1-架体、2转盘、3-架托、4-伸缩式定位销。

以下结合附图对本实用新型做进一步说明。

实施例1

如图1、2、3所示的电机定子嵌线旋转式操作台，包括架体1和转盘2，架体1上前后两端分别安装有其上开设有u型槽的两个架托3，每个托架上的u型槽内安装有轴，轴上安装有可相对托架转动的两排转轮或者轴承，其中一端的两个托架的中间位置设置有伸缩式定位销4。

其中转盘2的圆周上均匀开始有圆孔。

实施例2

如图1、2、3所示的电机定子嵌线旋转式操作台，包括架体1和转盘2，架体1上前后两端分别安装有其上开设有u型槽的两个架托3，每个托架上的u型槽内安装有轴，轴上安装有可相对托架转动的两排转轮或者轴承，其中一端的两个托架的中间位置设置有伸缩式定位销4。

其中架体1高600mm，长1500mm，宽600mm，为有两个工位的转盘式工作台，转盘2的圆周上均匀开始有4个矩形凹槽。

1、一种电机定子嵌线旋转式操作台，其特征是包括架体（1）和转盘（2），架体（1）上前后两端分别安装有其上开设有u型槽的两个架托（3），每个托架上的u型槽内安装有轴，轴上安装有可相对托架转动的两排转轮或者轴承，其中一端的两个托架（3）的中间位置设置有伸缩式定位销（4）。

2、根据权利要求1所述的电机定子嵌线旋转式操作台，其特征是所述的架体（1）高600mm，长1500mm，宽600mm。

本实用新型公开了一种电机定子嵌线旋转式操作台，属于电机维修的辅助工装，解决了电机定子嵌线时操作不方便的问题。电机定子嵌线旋转式操作台，包括架体和转盘，架体上前后两端分别安装有其上开设有u型槽的两个架托，每个托架上的u型槽内安装有轴，轴上安装有可相对托架转动的两排转轮或者轴承，其中一端的两个托架中间位置设置有伸缩式定位销。本实用新型结构简单，可大大提高工效，操作方便、可靠，劳动强度低。
