本实用新型涉及一种电缆支架，特别涉及一种适用于煤矿井下进出变电所墙体、穿过风门墙体电缆的支架，具体是一种穿过墙电缆支架。

目前，煤矿井下的各种电缆需要穿过变电所墙体、风门墙体时，都是先将电缆置于钢管中，然后再将钢管穿插在墙体中，用钢管来保护电缆不受损坏，但是当墙体中穿的电缆数量过多时，就达不到《煤矿安全规程》中规定的电缆悬挂标准了。此外，当矿井下穿插电缆的墙体需要拆除时，若操作不当，会极易损坏电缆，对矿井造成极大的安全隐患。

本实用新型的目的是为了解决上述现有技术中存在的问题，而提供一种穿过墙电缆支架。

本实用新型是通过以下技术方案实现的：

一种穿过墙电缆支架，包括纵向对称分开设置的左支板和右支板，左、右支板的相对面上分别对称开设有若干个其轴线垂直于左、右支板所在平面的半圆形通槽，在左、右支板的同侧表面上位于各半圆形通槽外缘的位置垂直固接有半圆形槽体，左、右支板上还开设有螺纹通孔。

使用时，将不同的电缆分别有序的置于左、右支板上不同的半圆形槽体和相应半圆形通槽中，电缆线放置好后，将左、右支板对合，左支板上的半圆形通槽和半圆形槽体与右支板上相对应的半圆形通槽和半圆形槽体之间就全部对合，以形成一个个的用于放置电缆的“圆管”，来保护电缆不受损坏。最后用膨胀螺栓等通过螺纹通孔将对合好的左、右支板整体固定内嵌于变电所、风门等墙体中即可。

进一步地，所述半圆形槽体的内直径与其相对应的半圆形通槽的直径相等。这样设置进一步优化了电缆支架的结构，更有利于电缆的保护。

左、右支板上的半圆形槽体和相应半圆形通槽的具体个数可根据所需穿插的具体电缆数量而定。此外，左、右支板上的若干个半圆形槽体和相应半圆形通槽还可以根据不同种类的电缆（如不同的电压等级、或不同的设备）而分别设置。

本实用新型设计新颖，结构简单，安全实用，拆装容易，可重复使用，而且原料可采用废旧边角料制作，不仅降低了成本而且还环保。经实践证明，本实用新型使用效果极佳，安全高效，是一种理想的用于保护穿墙电缆的好装置，值得推广使用。

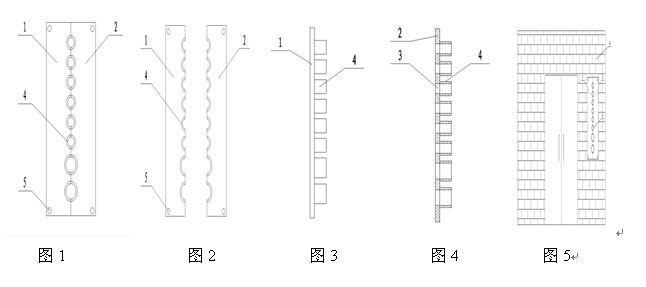

图1为本实用新型的对合结构示意图；

图2为本实用新型的拆开结构示意图；

图3为图2中左支板的左视图；

图4为图2中右支板的左视图；

图5为本实用新型的实用效果图；

图中：1-左支板、2-右支板、3-半圆形通槽、4-半圆形槽体、5-螺纹通孔，6-墙体。

以下结合附图对本实用新型作进一步地描述：

如图1至图4所示，一种穿过墙电缆支架，包括纵向对称分开设置的左支板1和右支板2，左、右支板1、2的相对面上分别对称开设有若干个其轴线垂直于左、右支板1、2所在平面的半圆形通槽3，在左、右支板1、2的同侧表面上位于各半圆形通槽3外缘的位置垂直固接有半圆形槽体4，左、右支板1、2上还开设有螺纹通孔5。

本实施例在具体实施时，半圆形槽体4的内直径与其相对应的半圆形通槽3的直径相等，左、右支板1、2的长、宽、高分别为：1000mm、15mm、6mm；左、右支板1、2上的半圆形槽体4和相应半圆形通槽3的具体个数为8个，分别为：2个用于高压千伏级电缆、1个用于660V电缆、1个用于127V电缆、2个用于风机专用电缆、1个用于监控电缆、1个用于其它电缆，其中，用于高压千伏级电缆的2个半圆形槽体4和相应半圆形通槽3的直径都为2.5寸，其余半圆形槽体4和相应半圆形通槽3的直径都为2寸；半圆形槽体4的高度为30mm。

使用时如图5所示，将不同的电缆分别有序的置于左、右支板1、2上相应的半圆形槽体4和相应半圆形通槽3中，各电缆线放置好后，将左、右支板1、2对合，最后用膨胀螺栓等通过螺纹通孔5将对合好的左、右支板1、2整体固定内嵌于变电所、风门等墙体6中。

1、一种穿过墙电缆支架，其特征在于：包括纵向对称分开设置的左支板（1）和右支板（2），左、右支板（1、2）的相对面上分别对称开设有若干个其轴线垂直于左、右支板（1、2）所在平面的半圆形通槽（3），在左、右支板（1、2）的同侧表面上位于各半圆形通槽（3）外缘的位置垂直固接有半圆形槽体（4），左、右支板（1、2）上还开设有螺纹通孔（5）。

2、根据权利要求1所述的穿过墙电缆支架，其特征在于：半圆形槽体（4）的内直径与其相对应的半圆形通槽（3）的直径相等。

本实用新型公开了一种穿过墙电缆支架，为矿井下的穿墙电缆提供了一种更安全可靠的保护装置。本实用新型包括纵向对称分开设置的左支板和右支板，左、右支板的相对面上分别对称开设有若干个其轴线垂直于左、右支板所在平面的半圆形通槽，在左、右支板的同侧表面上位于各半圆形通槽外缘的位置垂直固接有半圆形槽体，左、右支板上还开设有螺纹通孔。使用时，将电缆置于左、右支板上的半圆形槽体和相应半圆形通槽中后，将左右支板对合，并将对合好的左右支板整体固定内嵌于变电所、风门等墙体中即可。本实用新型设计新颖，结构简单，安全实用，拆装容易，是一种理想的用于保护穿墙电缆的好装置。
