降噪式转载溜槽
来源:  |  作者:  |  发布时间:2014年05月08日  |  点击次数:5410  |  【字号:

技术领域

本实用新型涉及转载溜槽,具体是一种降噪式转载溜槽。

背景技术

目前,煤矿洗煤厂筛分车间所用的转载溜槽全部由普通钢板焊接而成,应用时,车间内噪声达到95分贝以上,且炭块破碎率高。以年处理量150万吨的原煤筛分系统为例,筛分车间所用转载溜槽如采用12mm钢板焊接而成,根据多年使用、维护经验,所用钢板平均每年要更换三次,每次更换需72工时,在一定程度上影响了正常的生产时间;而且每次更换的成本在44000元以上。

发明内容

本实用新型为了解决现有转载溜槽使用噪音大等问题,提供了一种降噪式转载溜槽。

本实用新型是采用如下技术方案实现的:降噪式转载溜槽,转载溜槽的底板和侧板为采用金属性吸声板制成的吸声式底板和吸声式侧板。所述金属性吸声板为现有产品,能由晋城市正海环保科技有限公司直接购得。

与现有技术相比,本实用新型采用金属性吸声板代替普通钢板制作转载溜槽,经试用验证,车间噪声明显降低,保持在85分贝以下,达到了环保要求;且炭块破碎率降低了一个百分点,运行试用期间仅更换过几套螺栓,很大成度上减少了维修量,为安全生产赢得了时间。以年处理量150万吨的原煤筛分系统为例,筛分车间所用转载溜槽采用金属性吸声板的总费用预计为298000元,而采用普通钢板的成本费用为每年132000元,预计金属性吸声板的服务年限在5年以上,因此可节约成本362000元。

本实用新型结构简单,使用寿命长,噪声明显减小,控制了炭块破碎率,减轻了维修量,成本相对较低。

附图说明

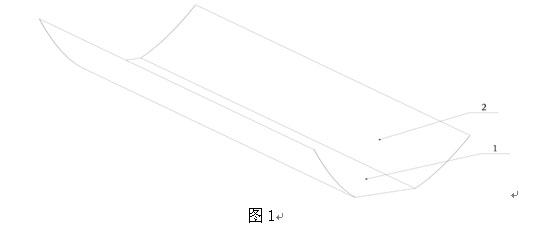

图1为本实用新型的结构示意图;

图中:1-底板;2-侧板。

具体实施方式

如图1所示,降噪式转载溜槽,转载溜槽的底板1和侧板2为采用金属性吸声板制成的吸声式底板和吸声式侧板。

权利要求书

1、一种降噪式转载溜槽,其特征在于:转载溜槽的底板(1)和侧板(2)为采用金属性吸声板制成的吸声式底板和吸声式侧板。

说明书摘要

本实用新型涉及转载溜槽,具体是一种降噪式转载溜槽。解决了现有转载溜槽使用噪音大等问题。降噪式转载溜槽的底板和侧板为采用金属性吸声板制成的吸声式底板和吸声式侧板。本实用新型结构简单,使用寿命长,噪声明显减小,控制了炭块破碎率,减轻了维修量,成本相对较低。

说明书附图
