一种气动除尘风机行走装置
来源:  |  作者:  |  发布时间:2011年07月19日  |  点击次数:6683  |  【字号:

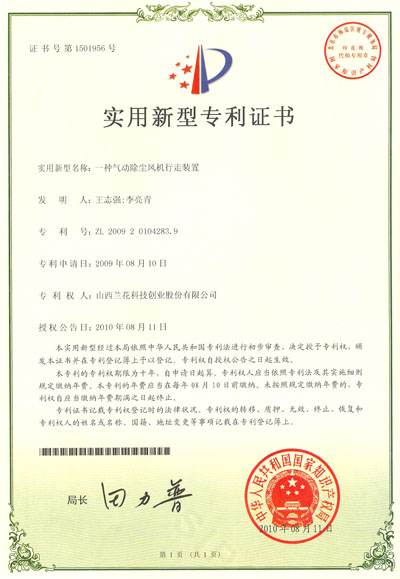

专利号:ZL200920104283.9(实用新型)
专利发明人:王志强   李亮青

技术领域
   本实用新型属于除尘风机设备,具体地说涉及一种矿用气动除尘风机行走装置。
背景技术
    煤矿井下综掘工作面施工的过程中粉尘较大,为了改善工作面的作业环境,降低综掘机在截割原煤过程中产生的粉尘,综掘工作面统一使用KCS-250型湿式过滤式除尘风机进行降尘。但是,该装置体积大,附属装置多,比如:隔爆真空磁力启动器、电缆等,致使重量大约1吨左右,而受煤矿井下地势起伏不平的条件限制,移动除尘风机具有很大困难,在通常情况下移动除尘风机需要8-10人,地势起伏变化较大时约需15人左右,而且在移动除尘风机过程中存在职工的劳动强度大、不安全因素多、工效明显降低等问题。
发明内容
   本实用新型的目的旨在克服上述现有技术的缺点,提供一种能够实现除尘风机自动行走,降低了职工劳动强度,消除了不安全因素,提高了工作效率的气动除尘风机行走装置。
本实用新型是通过以下技术方案实现的:
   一种气动除尘风机行走装置,包括驱动轮1、轴承座2、圆弧伞齿轮3、主轴4、固定架5、回转器6、气源入口7、支撑架8、从动轮9、轴承座10、从动轮轴11、支撑钢架12,其特征是所述驱动轮安装在主轴的两端,圆弧伞齿轮静止部分与主轴之间固定连接,主轴通过轴承座2安装在支撑钢架的一端;所述圆弧伞齿轮动力部分与安装在支撑钢架上的固定架之间固定连接,圆弧伞齿轮动力部分右侧与安装在支撑架上的回转器接触,回转器上部设有气源入口,所述支撑架安装在支撑钢架上;所述圆弧伞齿轮静止部分与圆弧伞齿轮动力部分接触;所述从动轮安装在从动轮轴的两端,从动轮轴通过轴承座11安装在支撑钢架的另一端。
    所述圆弧伞齿轮动力部分与固定架通过U型钢卡固定连接。

   本实用新型与现有技术相比,具有以下有益效果:
   1、消除了原综掘工作面人工移动除尘风机时带来的安全隐患与不利因素,实现了自动化行走,可远距离操作;本实用新型的动力源采用地面空压机站输送至工作面的高压气体,避免了使用电源动力,明显提高了安全系数。
   2、提高了工作效率,降低了员工的劳动强度。移动该气动除尘风机装置只需3-4人操作即可完成,同时移动除尘风机的时间较原来缩短了3倍。
   3、本实用新型的核心是MQF-90C型气动锚杆钻机的回转器,对配件的质量要求不高,制作简单,成本低廉,安装方便,完全采用废旧钢材边角料进行焊接加工而成,使旧物重复利用,利于环保。
   附图说明
   图1为本实用新型的结构示意图。
   图中:驱动轮1、轴承座2、圆弧伞齿轮3、主轴4、固定架5、回转器6、气源入口7、支撑架8、从动轮9、轴承座10、从动轮轴11、支撑钢架12、键13、U型钢卡14。
具体实施方式
    如图1所示,一种气动除尘风机行走装置,包括驱动轮1、轴承座2、圆弧伞齿轮3、主轴4、固定架5、回转器6、气源入口7、支撑架8、从动轮9、轴承座10、从动轮轴11、支撑钢架12,所述驱动轮安装在主轴的两端,圆弧伞齿轮静止部分与主轴之间通过键固定连接,所述圆弧伞齿轮是SGW-40T型刮板减速箱内部的圆弧伞齿轮,主轴通过轴承座2上的固定螺栓安装在支撑钢架的一端,轴承座内装有两盘6302轴承;所述圆弧伞齿轮动力部分与安装在支撑钢架上的固定架通过U型钢卡固定连接,圆弧伞齿轮动力部分右侧与安装在支撑架上的回转器接触,所述回转器采用的是MQT-90C型动气锚杆钻机的回转器,回转器的上部设有气源入口,所述支撑架安装在支撑钢架上;所述圆弧伞齿轮静止部分与圆弧伞齿轮动力部分接触;所述从动轮安装在从动轮轴的两端,从动轮轴通过轴承座11上的固定螺栓安装在支撑钢架的另一端。
本实用新型的工作原理:
    移动除尘风机时,先将地面空压机输送的高压气体,通过减压阀降至规定压力内(压力≥0.8MP),通过高压胶管(直径为19MM)接入回转器7上部气源入口处,人工将阀门打开,气体经气源入口8进入回转器7内部,将动能转变成机械能,通过圆弧伞齿轮动力部分与圆弧伞齿轮静止部分配合成为减速机构,使包括驱动轮1、轴承座2、圆弧伞齿轮3静止部分、主轴4在内的驱动装置动作,实现除尘风机自动行走。在移动过程中需要由人工掌握气体的容量,通过开启阀门的大小来决定行走装置行进的速度。
发明人介绍
   李亮青,男,1972年7月生,高中文化程度,唐安煤矿分公司综掘一队副队长。
   王志强,男,1976年8月生,助理工程师,大专文化程度,现任唐安煤矿分公司调度主任。
