一种落煤快速反应翻板
来源:  |  作者:  |  发布时间:2011年07月19日  |  点击次数:6624  |  【字号:

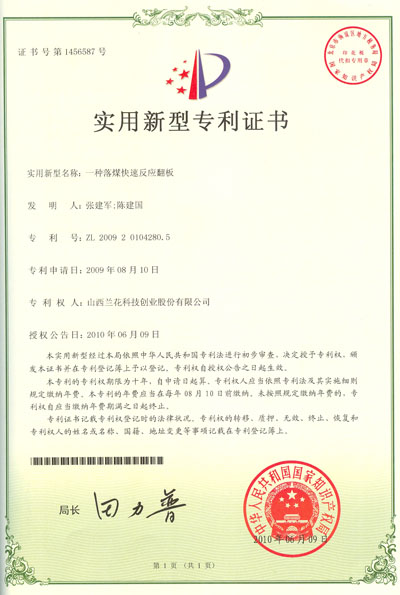

专利号:ZL200920104280.5(实用新型)
发明人:张建军   陈建国

技术领域
   本实用新型属于矿井煤炭输送设备,具体地说涉及一种落煤快速反应翻板。
背景技术
   在矿井下煤炭的输送中,曾经采用自由落体方式进行卸载炭块,但是这种卸载方式落差高,对炭块损伤大。后来采用旋流输送器进行落炭,旋流输送器安装后对炭块损伤减少很多,但是这种方式的卸载缺点是:由于旋流输送器的宽度有限,经常出现有炭块冲力不足,所以出现旋流输送器堵塞的现象。
发明内容
    本实用新型的目的旨在克服上述现有技术中的缺点,提供一种结构简单,在矿井下煤炭的输送中能够保证运输通畅的落煤快速反应翻板。
   本实用新型是通过以下技术方案实现的:
   一种落煤快速反应翻板,包括:挡煤板1、销轴2、钢板3、翻板4、支撑角铁5、手把6与贯销7,其特征是所述翻板靠近旋流输送器8一侧设有的销轴两端穿入两侧挡煤板并与之固定连接,销轴下端与钢板固定连接;所述翻板靠近卸载滚筒9一侧设有的销轴两端穿入两侧挡煤板并之活动连接,翻板支撑角铁的一侧安装在销轴中下部里,另一侧和所述手把之间固定连接,手把与靠近卸载滚筒一侧挡煤板通过贯销连接。
   所述钢板上设有六个孔。
   所述手把和翻板支撑角铁任一面平行。
   本实用新型与现有技术相比,具有以下有益效果:如果旋流输送器在运行中出现旋流输送器堵塞,岗位人员就能立即打开手把上的贯销,使支撑翻板角铁位置移动,这样落炭处的翻板就失去了支撑力,就会在重力作用下打开,碳块就能落入碳库,避免了炭块堵塞在皮带机头,造成沿线出现重载停机,保证了运输顺畅,在处理堵塞后,可快速恢复翻板状态,继续使旋流器运行。
   附图说明
   图1为本实用新型的结构示意图。
   图中:挡煤板1、销轴2、钢板3、翻板4、翻板支撑角铁5、手把6、贯销7、旋流输送器8、卸载滚筒9。
具体实施方式
   如图1所示,一种落煤快速反应翻板,包括挡煤板1、销轴2、钢板3、翻板4、翻板支撑角铁5、手把6与贯销7,在皮带机头落炭处安装有旋流输送器8,旋流输送器和卸载滚筒9连接处有一个储煤缓冲框,把储煤缓冲框下的底板钢板割下,在靠近旋流输送器一侧设有的销轴两端穿入两侧挡煤板并与之固定连接,就可制成自由活动的翻板,销轴下端与钢板固定连接;所述钢板上设有六个圆孔,该孔用于使用工具控制翻板恢复翻板状态。所述翻板靠近卸载滚筒一侧设有的销轴两端穿入两侧挡煤板并之活动连接,翻板支撑角铁一侧安装在销轴中下部里,另一侧与手把固定连接,所述手把与翻板支撑角铁任一面平行,将手把固定后,落炭口里面的翻板支撑角铁一面正好可以挡住原先制作的活动翻板,手把与靠近卸载滚筒一侧挡煤板通过贯销连接,可防止翻板无故打开,这样固定后的翻板装置就恢复了原先样子,可以正常输送原煤。如果在运行中出现旋流输送器堵塞,岗位人员就能立即打开手把上的贯销,使翻板支撑角铁位置移动,这样落炭处的翻板就失去了支撑力,会在重力作用下打开,碳块就能落入碳库,避免了炭块堵塞在皮带机头,造成沿线出现重载停机,保证了运输顺畅,在处理堵塞后,利用工具能便利的恢复翻板状态,继续使用旋流器运行。
 本实用新型的工作原理
    本实用新型在使用时,首先抽出贯销,手把就会出现无控制状态,储煤框内的炭块和翻板的自重力压迫翻板支撑角铁转动打开,翻板支撑角铁自动下落到开启状态,同时圆型六孔钢板随着转动位置,炭块就随着落入炭库内。
   本实用新型在关闭时,先使用工具卡住圆型六孔钢板上的圆孔,往上转动把翻板,将其抬到一定高度,转动手把带动翻板支撑角铁放到平行位置,然后放下翻板,翻板达到关闭状态,最后用贯销固定手把,得到保险状态。
发明人介绍
   张建军,现在唐安煤矿工作。
   陈建国,现在唐安煤矿工作。
