一种罗茨机上用的自动止回阀
来源:  |  作者:  |  发布时间:2011年07月19日  |  点击次数:6664  |  【字号:

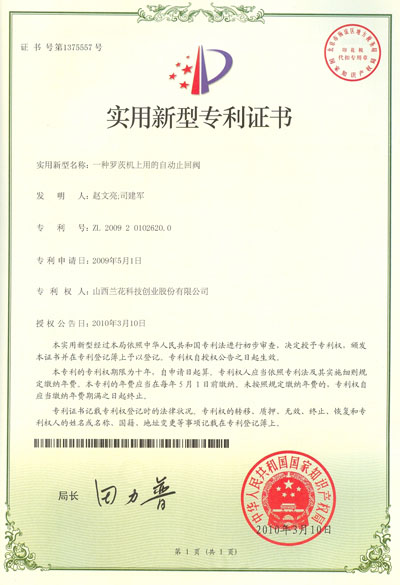

专利号:ZL200920102617.9(实用新型)
专利发明人:赵文亮  司建军

技术领域
   本实用新型涉及一种罗茨机上用的自动止回阀。
背景技术
   罗茨机是化肥企业常用的设备,在日常生产中,因脱硫系统阻力大,风机加压高,静电除焦效果差,风叶上经常沾有一层煤焦油与硫磺混合物,使风叶间隙减小。如果变电站供电不稳定,以及压缩机突然跳闸,使罗茨机出口压力升高,导致罗茨机过流后跳闸,会出现罗茨机打碎风叶和机壳的现象。为了解决这个问题,有的在罗茨机出口总管上加安全水封,压缩机跳闸后,使水封冲破,减轻罗茨机出口压力。但是解决不了罗茨机单机突然跳闸后,风叶、机壳被打坏的现象。
发明内容
   本实用新型目的就是克服上述现有技术的不足,提供一种可防止风叶及机壳被打坏、检修方便的罗茨机上用的自动止回阀。
本实用新型包括有阀座、阀体、阀板、回转轴和轴承座;阀体上设有用于检修阀板或更换油封轴承的检修孔,回转轴采用滚柱轴承,在滚柱轴承与介质接触端加设有骨架油封,为了防止油封老化造成煤气泄漏,在轴承外加设密封盖一般采用两至三个骨架油封。阀板的开启度一般不大于70度。
   本实用新型适合于在立式或者卧式罗茨机上使用。在罗茨机出口处加上该自动止回阀,投资小,检修方便,可防止风叶及机壳等被打坏,使工艺流程更趋完善,设备运行更趋稳定,操作更加方便,本实用新型结构简单,可有效保证罗茨机的稳定高效运行,保证生产的长时间稳定运行,同时也大大降低了生产成本。
  附图说明

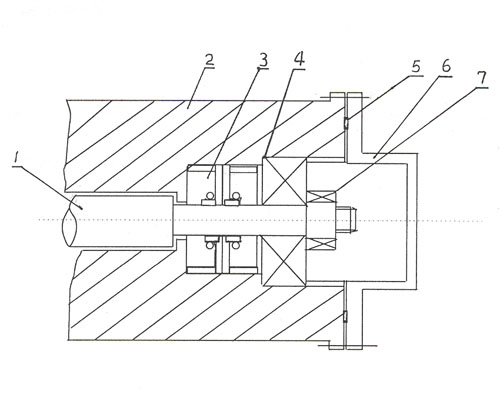

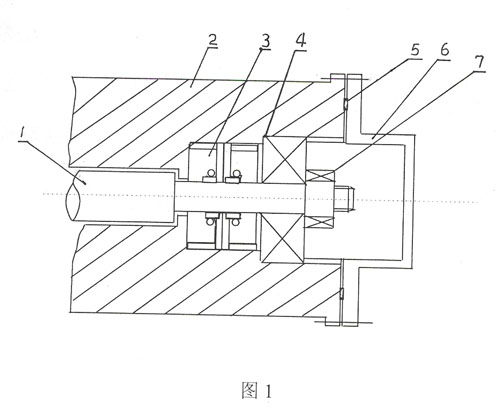

  图1是本实用新型轴端剖视图。
  图中:1、回转轴,2、轴承座,3、骨架油封,4、滚柱轴承,5、密封垫,6、密封盖,7、轴头螺母。


具体实施方式
    因罗茨机出口管道安装的位置不同,本实用新型安装时要求的安装位置也有所不同。在横管上安装时要求检修孔必须向上,在竖管上安装时检修孔可灵活调整,安装在便于检修的位置。在安装过程中,可根据具体情况决定安装位置,一方面要考虑便于定期检查,另一方面要考虑阀本身的安装要求,这样才能确保阀的止回效果。
