开关量输出式皮带机料位检测器
来源:  |  作者:  |  发布时间:2011年06月24日  |  点击次数:6898  |  【字号:

专利号:ZL200920102620.0(实用新型)
专利发明人:魏朝阳  程雁明

技术领域
    本实用新型涉及一种皮带机上物料检测的装置。
背景技术
    随着自动化水平的提高,各种锅炉上大量采用皮带机式给煤机,此种给煤机经常由于电机跳闸或原料煤结块堵塞造成断料现象,致使皮带机给料中断,导致锅炉炉温下降结疤,甚至造成停炉现象。通常采用红外线检测仪或同位素检测仪进行检测,但此类产品价位较高,抗干扰能力也较差。
发明内容
    本实用新型目的就是克服上述现有技术的不足,提供一种价位较低、抗干扰能力强的开关量输出式皮带机料位检测器。
    本实用新型包括有壳体、连动杆、检测杆及测料头、转动轴、行程开关和弹簧。壳体位于皮带机上方,检测杆和连动杆后端分别固定安装在转动轴的两端,转动轴通过轴承装在壳体上;弹簧一端固定在固定点上,另一端牵动连动杆前端;行程开关装在连动杆前端下方处的壳体上,行程开关与接线端子连接;固定点和接线端子均设在壳体上;测量杆位于壳体外面,其他部件均安装于壳体内。测料头装在检测杆的前端。
    当皮带机皮带上没有物料时,检测杆依靠弹簧的拉力,其测料头与皮带机皮带直接接触,在实际运行中表示皮带机断料,此时同轴固定的连动杆的前端紧碰行程开关,触使行程开关接通,接线端子输出闭合信号。当皮带机皮带上有物料正常运行时,物料对检测杆产生向上的位移力,检测杆克服弹簧拉力向上位移,连接在转动轴另一侧的连动杆随之做同方向的向上的位移,连动杆前端离开行程开关,使行程开关断开,接线端子输出断开信号。
    接线端子输出标准的开关量信号,用户可根据情况,自行串接单回路闪光报警器,或直接接入集散控制系统,实行正常料位指示和断料报警。
    本实用新型适用于各供料装置皮带机的物料检测。本实用新型结构简单,使用方便,容易安装维护,不需要进行专门的培训,生产成本低,抗干扰能力强。检测部件采用机械位移式,随着物料高低产生位移的变化而检测,检测准确性较高,精确度可达0.5级,使用周期可达5年以上。

附图说明

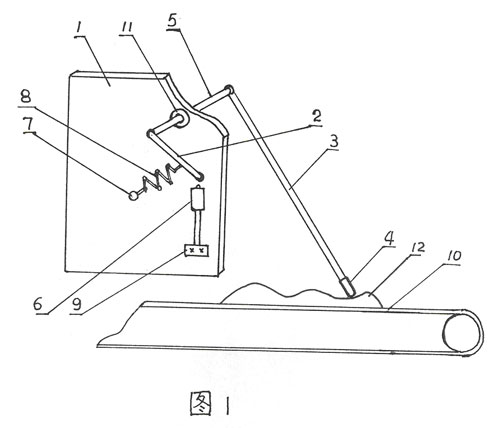

   图1为本实用新型结构示意图。
   图中:1、壳体,2、连动杆,3、检测杆,4、测料头,5、转动轴,6、行程开关,7、固定点,8、弹簧,9、接线端子,10、皮带机皮带,11、轴承,12、物料。

具体实施方式
   转动轴5通过轴承11装在壳体1上。检测杆3和连动杆2后端均采用螺母固定在转动轴5两端,固定灵活,拆卸方便。连动杆2前端与行程开关6两者之间的距离或位置均可调,可根据皮带机给料量的多少进行调节,皮带机给料量较少时距离调节近点,皮带机给料量较多时距离调节远点,以满足不同用户的需求。用户可根据情况,通过接线端子9自行串接单回路闪光报警器,或直接接入集散控制系统,实行正常料位指示和断料报警。
    检测杆3前端的测料头4采用防粘料塑料,可以有效防止物料12粘结在测料头4上造成测量误差。当测料头4磨损严重时,可拆下进行更换。壳体1可根据防爆场所等级要求采用不同规格的防爆外壳,满足各种防爆等级要求,适合用于各类爆炸气体场合。
发明人介绍
   魏朝阳,1978年出生,毕业于太原化学工业学校,化肥厂仪控车间主任。
