槽式螺旋形块煤防坠损器
来源:  |  作者:  |  发布时间:2011年06月24日  |  点击次数:6651  |  【字号:

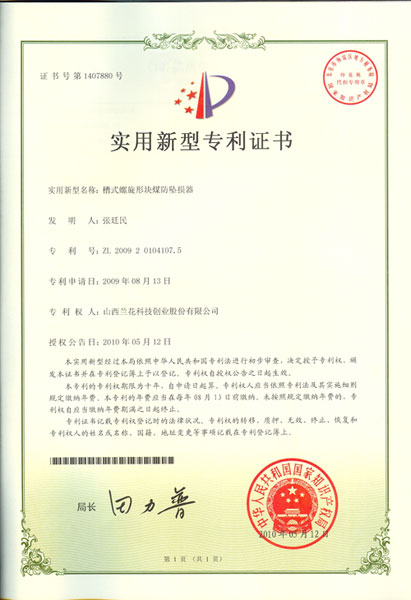

专利号:ZL200920104107.5(实用新型)
专利发明人:张廷民

技术领域
    本实用新型涉及煤炭辅助输送装置,具体是一种槽式螺旋形块煤防坠损器。
背景技术
   煤炭是工业的粮食。其中,无烟块煤(粒径大于或等于13mm)是化肥化工工业的重要原料,保持一定粒度,控制其限下具有非常重要的意义,尤其是在采掘、运输、筛选、加工、储藏等环节中应最大限度地减少块煤的损失量,而运输过程中的坠落是继采掘之后块煤受损的最重要的一个环节,受损率约占后继环节的60%-70%。在普氏系数f值一定、坠落高度一定的情况下,据初步统计其坠损率分别为:混煤达到5%-10%;块煤达到8%-15%。另外普氏系数f值越小或坠落高度越大则坠损率就越大。而块煤的价格高出沫煤300~400元,这将直接影响到煤炭企业的经济效益,因此必须采取有力措施加以解决。而目前就煤炭生产企业的情况分析来看,煤炭生产企业的块煤防坠损措施很不健全,即使有,防坠损效果也很不理想,特别是落差较大的运输或储藏环节,如井底煤仓、地面筒仓和筛(洗)选落地等甚至没有防坠损措施。
发明内容
   本实用新型为了完善煤炭生产企业的块煤防坠损措施,提供了一种槽式螺旋形块煤防坠损器。
   本实用新型是采用如下技术方案实现的:槽式螺旋形块煤防坠损器,包括固定支架、沿固定支架螺旋绕置的螺旋溜槽。
   螺旋溜槽沿固定支架外侧以外螺旋结构设置,如附图1所示,该结构一般用于露天或一面靠近建筑体或无建筑体的情况;
   或者所述固定支架为筒状结构架,螺旋溜槽沿筒状结构架内侧以内螺旋结构设置,如附图2所示,该结构一般用于井下煤仓或地面筒仓内,筒状结构架一般沿井下煤仓或地面筒仓内壁设置。
   与现有技术相比,本实用新型所述块煤防坠损器的设置使得块煤能沿螺旋溜槽由上至下以滑行方式输送,而不是以自由落体运动的坠落输送,因此,实现了块煤由高处向下方输送过程中防坠损的目的,大大减少了块煤的限下率。
   本实用新型结构简单、合理,块煤防坠损效果好,使用后,块煤率高,块煤限下率低。
附图说明

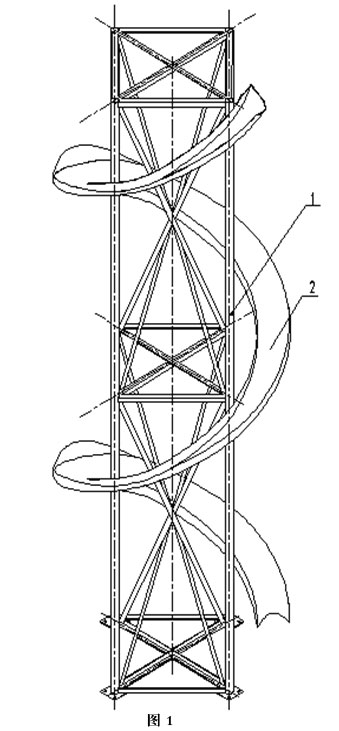

   图1为本实用新型的一种结构示意图;

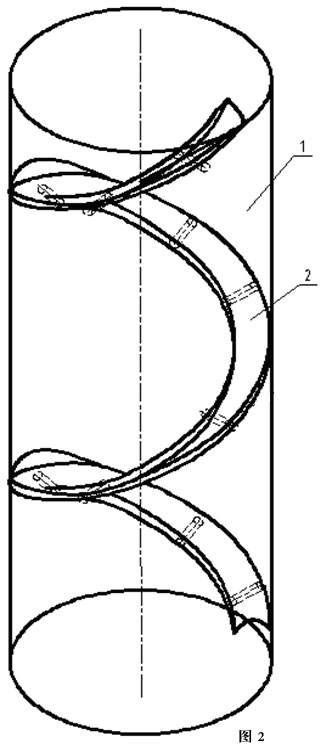

   图2为本实用新型的另一种结构示意图;

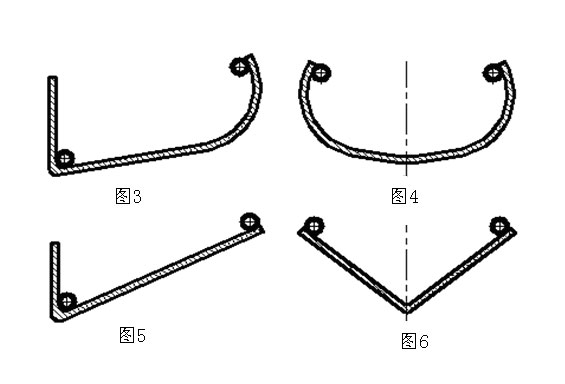

   图3为螺旋溜槽的一种槽形截面;
   图4为螺旋溜槽的另一种槽形截面;
   图5为螺旋溜槽的第三种槽形截面;
   图6为螺旋溜槽的第四种槽形截面;
   图中:1-固定支架;2-螺旋溜槽,3-暖气管。
具体实施方式
   槽式螺旋形块煤防坠损器,包括固定支架1、沿固定支架1螺旋绕置的螺旋溜槽2。螺旋溜槽2沿固定支架1外侧以外螺旋结构设置;或者所述固定支架1为筒状结构架,螺旋溜槽2沿筒状结构架内侧以内螺旋结构设置。
   具体实施时,螺旋溜槽2以一定厚度的钢板为材料进行制作,其槽形、大小要根据实际情况而定的,如图3-6所示,槽形可以半U型、U型、半V型、V型,螺旋溜槽2与固定支架1的具体固定方式视实际情况进行设计;考虑到输煤量及落煤高度的大小,沿固定支架1螺旋绕置的螺旋溜槽2可以是单螺旋结构或双螺旋结构,单螺旋结构适用于量小的情况,双螺旋结构适用于量大、落差大的情况;另外,如图3-6所示,为了实现螺旋溜槽2的防冻,螺旋溜槽2的槽底和或槽沿固定有沿螺旋溜槽2设置的暖气管3,由螺旋溜槽2自身作为了暖气管3的散热片,不但保持了一定的整体性,而且可以确保本实用新型所述槽式螺旋形块煤防坠损器在零度以下能正常生产、储装和运输。
   经试用证明,本实用新型所述槽式螺旋形防坠损器的防损效果非常明显,以f值为1.5左右为例,在高度15~20m的情况下,混煤和块煤的坠损率经初步测算分别为5%~10%和8%~15%,其效果直接反映在经济效益方面。根据目前的现状将块煤率提高3~5个百分点是完全可行的,经济效益是非常可观的。
权利要求书
   1、一种槽式螺旋形块煤防坠损器,其特征在于:包括固定支架(1)、沿固定支架(1)螺旋绕置的螺旋溜槽(2)。
   2、根据权利要求1所述的槽式螺旋形块煤防坠损器,其特征在于:螺旋溜槽(2)沿固定支架(1)外侧以外螺旋结构设置。
   3、根据权利要求1所述的槽式螺旋形块煤防坠损器,其特征在于:所述固定支架(1)为筒状结构架,螺旋溜槽(2)沿筒状结构架内侧以内螺旋结构设置。
   4、根据权利要求1或2或3所述的槽式螺旋形块煤防坠损器,其特征在于:螺旋溜槽(2)的槽底和或槽沿固定有沿螺旋溜槽(2)设置的暖气管(3)。
说明书摘要
   本实用新型涉及煤炭辅助输送装置,具体是一种槽式螺旋形块煤防坠损器。完善了煤炭生产企业的块煤防坠损措施,该槽式螺旋形块煤防坠损器包括固定支架、沿固定支架螺旋绕置的螺旋溜槽。螺旋溜槽沿固定支架外侧以外螺旋结构设置;或者所述固定支架为筒状结构架,螺旋溜槽沿筒状结构架内侧以内螺旋结构设置。本实用新型结构简单、合理,块煤防坠损效果好,使用后,块煤率高,块煤限下率低。
