模拟量输出式皮带机料位检测器
来源:  |  作者:  |  发布时间:2010年09月08日  |  点击次数:7729  |  【字号:


模拟量输出式皮带机料位检测器

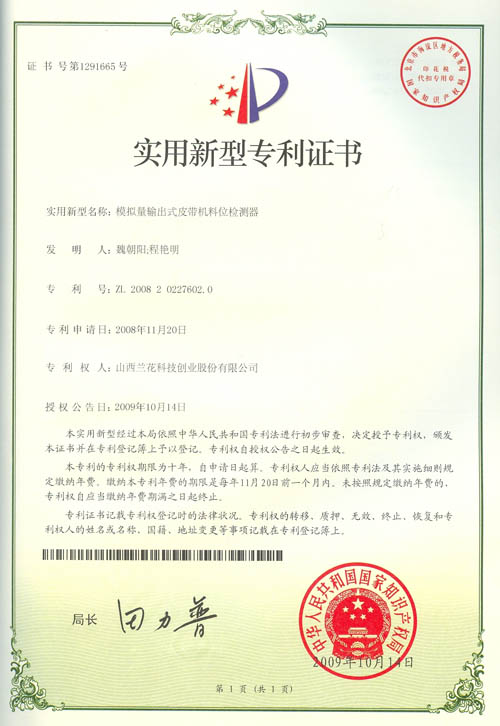

专利号:ZL200820227602.0(实用新型)
发明人:魏朝阳 程艳明


1技术领域
    本实用新型涉及一种皮带机上物料检测的装置。

2背景技术
    随着自动化水平的提高,各种锅炉上大量采用皮带机式给煤机,此种给煤机经常由于电机跳闸或原料煤结块堵塞造成断料现象,致使皮带机给料中断,导致锅炉炉温下降结疤,甚至造成停炉现象。通常采用红外线检测仪或同位素检测仪进行检测,但此类产品普遍存在价位高、抗干扰能力差的问题。

3发明内容
    本实用新型目的就是克服上述现有技术的不足,提供一种价位较低、抗干扰能力强的模拟量输出式皮带机料位检测器。

   本实用新型包括有壳体、扇形齿轮、检测杆及测料头、转动轴及轴承、电位器、圆形齿轮和弹簧。壳体位于皮带机上方,检测杆和扇形齿轮分别固定安装在转动轴的两端,转动轴通过轴承装在壳体上;弹簧一端固定在固定点上,另一端牵动扇形齿轮下端;扇形齿轮与圆形齿轮相互啮合,圆形齿轮装于电位器的转动轴上,电位器输出端与电阻变换器相连,电阻变换器与接线端子相连,固定点和接线端子均设在壳体上;测料头装在检测杆的前端。电阻变换器采用标准4—20mA两线制电阻变换器,由24V供电,4—20mA信号输出,输入信号为0—400Ω。

   当皮带机皮带上物料对检测杆产生向上的位移力时,检测杆克服弹簧拉力向上位移,转动轴以及扇形齿轮也随之作逆时针圆周转动,圆形齿轮作顺时针转动;扇形齿轮旋转至高位位置,电位器输出达400Ω,经电阻变换器可输出20mA模拟量信号。当皮带机上断料时,检测杆受弹簧的拉力,其前端测料头与皮带相接触,扇形齿轮位于零位位置,此时电位器输出为0Ω,经电阻变换器可输出4mA模拟量信号。

   本实用新型适用于各供料装置皮带机的物料检测。本实用新型结构简单,安装维护方便,不需要进行专门的培训,生产成本低,抗干扰能力强。检测部件采用机械位移式,检测准确性较高,精确度可达0.5级,使用周期可达5年以上。
4附图说明

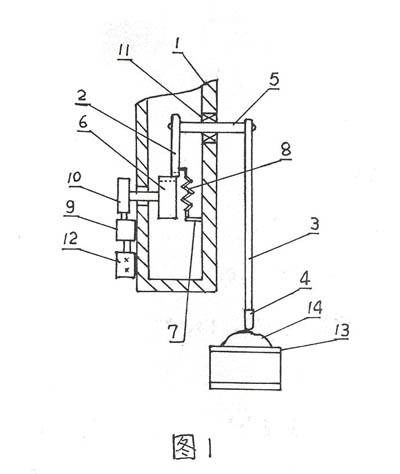

图1为本实用新型结构示意图。



图中:1、壳体,2、扇形齿轮,3、检测杆,4、测料头,5、转动轴,6、圆形齿轮,7、固定点,8、弹簧,9、电阻变换器,10、电位器,11、轴承,12、接线端子,13、皮带机皮带,14、物料。

5具体实施方式
   转动轴5通过轴承11装在壳体1上。检测杆3和扇形齿轮2的后端分别采用螺母固定于转动轴5两端,拆卸方便。圆形齿轮6与电位器10同轴固定,电位器10采用0—400欧姆可调;圆形齿轮6和扇形齿轮2相互啮合,其位置可以可根据皮带机实际给料量的多少进行调节。电位器10的输出端接至电阻变换器9,用户可通过电阻变换器9上零位量程调节,有效对皮带机料位的相对零点和量程进行微调标定。通过调节电位器10与扇形齿轮2的相对位置,进行相对零点和量程的粗调标定。

   检测杆3前端的测料头4采用防粘料塑料,可有效防止物料14粘结在测料头4上造成测量误差。当测料头4磨损严重时,可拆下进行更换。壳体1可根据防爆场所等级要求采用不同规格的防爆外壳,满足各种防爆等级要求,适合用于各类爆炸气体场合。

6发明人介绍
    魏朝阳,1978年出生,毕业于太原化学工业学校,化肥厂仪控车间主任。
