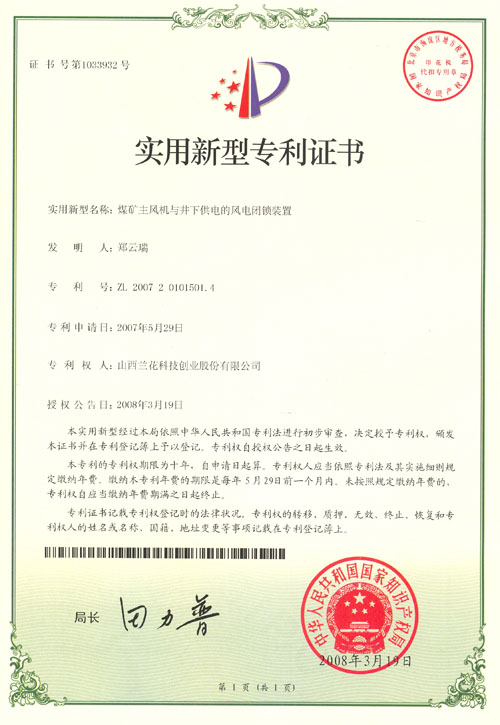

专利号： ZL200720101501.4（实用新型专利）
发明人：郑云瑞
1 技术领域
本实用新型涉及一种煤矿井下供电控制装置，具体是一种煤矿主风机与井下供电的风电闭锁装置。
2 发明内容
本实用新型为了解决目前煤矿主风机与井下供电线路之间缺少闭锁联动装置，无法保障井下工作人员生命安全的问题，提供了一种煤矿主风机与井下供电的风电闭锁装置。
本实用新型是采用如下技术方案实现的：煤矿主风机与井下供电的风电闭锁装置，包括内置控制电路的壳体，壳体上设有一对跳闸信号输出端子、两对电流信号输入端子和一对电源进线端子，所述控制电路包括分别串联于每对电流信号输入端子之间的电流继电器KI1、KI2；经电源开关QS与电源进线端子连接的电流继电器KI1、KI2常闭触点KI1—1、KI2—1的并联支路与中间继电器KA的串联支路；以及与该支路两端并联的中间继电器KA的常开触点KA1、报警装置HA、复位开关K的串联支路（报警支路）；串联于跳闸信号输出端子之间的中间继电器KA的常开触点KA2；复位开关K和电源开关QS设置于壳体上。
使用时，分别将两对电流信号输入端子与主风机供电高压柜中的电流互感器TA1、TA2二次回路串联（所述电流互感器TA1、TA2是主风机供电高压柜中现有设备），电源进线端子与电源相连，跳闸信号输出端子连接于向井下供电高压柜的跳闸回路中，如风机正常运行，电流互感器TA1、TA2有电流输出，电流继电器KI1、KI2得电吸合，其常闭触点KI1—1、KI2—1断开，断开中间继电器KA回路，中间继电器KA失电，中间继电器KA的常开触点KA1、KA2断开，断开报警支路和井下供电高压柜的跳闸回路；当电流互感器TA1、TA2无电流输出（即风机停机）或输出降到一定值时，电流继电器KI1、KI2失电，其常闭触点KI1—1、KI2—1闭合，导通中间继电器KA回路，中间继电器KA得电，中间继电器KA的常开触点KA1、KA2闭合，触发/导通报警支路和井下供电高压柜的跳闸回路，从而自动关闭/切断向井下供电线路，并发出报警信号，及时通知井下工作人员注意，此时，断开复位开关K可以解除报警，故障处理完毕后再合上复位开关K，使装置恢复初始状态。最终实现了煤矿主风机与井下供电的闭锁控制。其中，设置两对电流信号输入端子的目的是为了满足现行用电规范的要求。
与现有技术相比，本实用新型结构简单、合理，操作简便，使用效果好，将井下供电与主风机运行状况进行闭锁，提高井下工作环境的安全系数。
3 附图说明

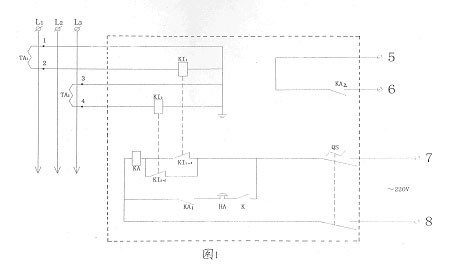

图1为本实用新型的电路原理图；
图中：1、2、3、4-电流信号输入端子；5、6-跳闸信号输出端子；7、8-电源进线端子。
4 具体实施方式
煤矿主风机与井下供电的风电闭锁装置，包括内置控制电路的壳体，壳体上设有一对跳闸信号输出端子5、6、两对电流信号输入端子1、2、3、4和一对电源进线端子7、8，所述控制电路包括分别串联于每对电流信号输入端子1、2及3、4之间的电流继电器KI1、KI2；经电源开关QS与电源进线端子7、8连接的电流继电器KI1、KI2常闭触点KI1—1、KI2—1的并联支路与中间继电器KA的串联支路；以及与该支路两端并联的中间继电器KA的常开触点KA1、报警装置HA、复位开关K的串联支路（报警支路）；串联于跳闸信号输出端子5、6之间的中间继电器KA的常开触点KA2；复位开关K和电源开关QS设置于壳体上。
具体实施时，电流继电器KI采用型号为DL-10的电流继电器，其整定电流为0.1-3A，整定值由主风机的功率大小决定。
5 发明人介绍：
郑云瑞：男，1962年出生，机电工程师。山西兰花集团公司伯方煤矿分公司机电副总，主要从事机电技术管理工作，多次受公司表彰，荣获山西省“优秀青年技术创新能手”和“三晋技术能手”荣誉称号。
|
|
