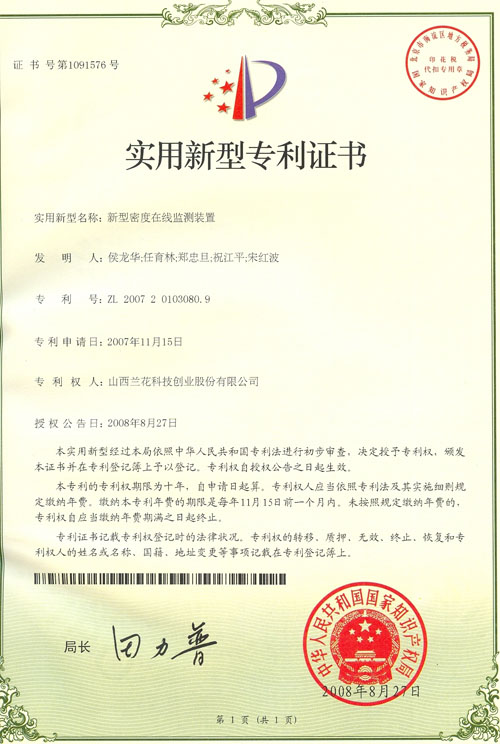

专利号：ZL200720103080.9
发明人：侯龙华
1、技术领域
本实用新型涉及一种用于洗煤厂对洗选过程中洗选液密度的变化情况进行监测的密度在线监测装置，具体是一种结构简单、精确度高的新型密度在线监测装置。
2、发明内容
本实用新型为了解决现有密度在线检测装置结构复杂、存在辐射危险的问题，提供了一种新型密度在线监测装置。
本实用新型是采用如下技术方案实现的：新型密度在线监测装置，包括数字式电子秤、固定于数字式电子秤称重面上的由管材弯折成的螺旋状容器，螺旋状容器的进液口设有进液管，进液管经三通固定有与自来水管相连的清水管、与洗选液上料管路相连通的洗选液管，螺旋状容器的出液口设置有与洗选液返回管路相连的回液管，清水管和洗选液管分别设有闸阀。
使用前，先打开清水管上的闸阀，在数字式电子秤上的螺旋状容器内注满清水，根据V容器＝M水/ρ水，得出螺旋状容器的体积V容器，然后关闭清水管闸阀注入已知密度ρ的洗选液（或称介质液），根据ρ液＝M液/V容器，校正常数K=ρ/ρ液，校正常数K受介质液的流量、介质液的浓度等多种因素的影响，应进行多次检测以计算出平均值—校正常数K；
使用时，具体操作方法如下：
1、将数字式电子秤的开关打开，将校正常数K与V容积的比值—K/V容积输入数字式电子秤的单价内；
2、在洗选液上料前，将监测装置的介质液管闸阀和清水管闸阀关闭，待洗选液上料正常后，开启洗选液管闸阀，从数字式电子秤价格显示屏显示的数值为此时洗选液的密度值ρ（即ρ=M液×K/V容积）；
3、停止洗选液上料后，将洗选液管闸阀关闭，开启清水管闸阀，将螺旋状容器中洗选液冲洗干净，以便下次洗选液上料检测时不受影响。
本实用新型结构简单，操作方便，能实时地得到洗选液密度，实现在线监测的目的，具有如下有益效果：
1、在操作检测方面，与手工检测相比大大缩短了密度检测的时间，并且能够随时进行检测，与γ射线密度在线监测系统相比操作简单；它没有深奥的理论做根据，普通的员工就能够操作、调节校对、维修；且与手工检测相比误差不超0.01g/cm3；
2、在价值方面，它体积小，占地少，重量轻，使用材料简单，造价低，制作费用约需500多元，和原来20多万元的设备相比较，节约资金约20万元；
3、在安全方面，排除了原有设备有害射线对操作者和岗位人员身体的危害，为职工的身心健康提供了有力的保障；
4、在社会效益方面，本实用新型所述密度在线检测装置代替γ射线密度在线监测系统，排除了一项重大危险源，消除了射线对空气、土壤和水资源的污染，极大的改善了洗煤厂的环境。
3、附图说明
图1为本实用新型的结构示意图；
图中：1-数字式电子秤；2-螺旋状容器；3-进液管；4-回液管；5-洗选液上料管路；6-三通；7-洗选液管；8-清水管；9、10-闸阀；11-洗选液返回管路。
4、具体实施方式
新型密度在线监测装置，包括数字式电子秤1、固定于数字式电子秤1称重面上的由管材弯折成的螺旋状容器2，螺旋状容器2的进液口设有进液管3，进液管3经三通6固定有与自来水管相连的清水管8、与洗选液上料管路5相连通的洗选液管7，螺旋状容器2的出液口设置有与洗选液返回管路11相连的回液管4，清水管8和洗选液管7分别设有闸阀10、9。具体实施时，采用铝塑管弯折成螺旋状，作为置于数字式电子秤上1的螺旋状容器2。
5、专利发明人介绍
侯龙华，男，1976年生，机电工程师，山西兰花集团唐安煤矿分公司机电科长，主要从事机电技术管理工作，曾获得“晋城市青年岗位能手称号”、“兰花公司十大青年岗位能手”等荣誉。
|
|
